母线槽具有传输容量大、线路损耗小、短路强度高、散热性能好，其紧凑的结构和通用互换性可使用户的线路变更，扩展、分支更为方便、灵活.
母线槽 的详细介绍
母线槽
产品概述
母线槽是封闭、密集、绝缘型的母线槽，插接式高强封闭母线集空气与密集母线之优点，既能承受较强的电动力，又具较好的散热性能，大大提高了其载荷能力。加之外壳结构设计，采用成型机成型，使其具有非凡的支撑强度，可保证连接6m母线中心沿重70公斤的压力，跨度不超过15㎜，解决了大跨度安装无法支撑中吊装的困惑。广泛应用于各行业的输配电系统中，安装维护方便。
母线槽适用于交流三相四线，三线五线制，频带率50-60HZ，额定电压至660V，额定工作电流250-5000A的供配电系统，承担配电任务，用于低压配电屏与大，中型负载的连接，作为大电流的输电，用于电力变压器与低压配电屏以及重型负载的连接。主要应用于现代化的车间，汽车制造厂，电机制造业的电焊线，工业用电炉，厂房和高层建筑等。
天宝系列母线槽是封闭、密集、绝缘型的母线槽，插接式高强封闭母线集空气与密集母线之优点，既能承受较强的电动力，又具较好的散热性能，大大提高了其载荷能力。加之外壳结构设计，采用成型机成型，使其具有非凡的支撑强度，可保证连接6m母线中心沿重70公斤的压力，跨度不超过15㎜，解决了大跨度安装无法支撑中吊装的困惑。广泛应用于各行业的输配电系统中，安装维护方便。
 |
|
CMC、FKC、FCC、FZM系列母线槽 | |||||||||
| 额定电流 (A) | 每相铜排规格 (mm) | 电阻值 Rx10-6Ω/m | 电抗值 Rx10-6Ω/m | 阻抗值 Rx10-6 Ω/m | 每米重量 kg/m | 电压降 | |||
| 50HZ功率因素 | |||||||||
| 1 | 0.9 | 0.8 | 0.7 | ||||||
| 160 | 25x3 | 90.00 | 60.30 | 99.00 | 10 | 0.0329 | 0.0342 | 0.0326 | 0.0305 |
| 250 | 35x3 | 94.00 | 30.00 | 98.73 | 13 | 0.0326 | 0.0339 | 0.0323 | 0.0308 |
| 400 | 30x6 | 70.50 | 27.00 | 75.50 | 15 | 0.0488 | 0.0521 | 0.0503 | 0.0475 |
| 630 | 50x6 | 56.40 | 25.00 | 61.70 | 22 | 0.0615 | 0.0073 | 0.0656 | 0.0626 |
| 800 | 60x6 | 40.29 | 23.10 | 46.44 | 25 | 0.0588 | 0.0642 | 0.0039 | 0.0619 |
| 1000 | 80x6 | 34.50 | 17.90 | 38.87 | 30 | 0.0598 | 0.0673 | 0.0664 | 0.0640 |
| 1250 | 100x6 | 22.60 | 13.90 | 26.53 | 35 | 0.0489 | 0.0573 | 0.0572 | 0.0557 |
| 1600 | 140x6 | 18.80 | 9.64 | 21.13 | 45 | 0.0521 | 0.0585 | 0.0577 | 0.0555 |
| 2000 | 175x6 | 14.10 | 8.37 | 16.39 | 55 | 0.0488 | 0.0566 | 0.0565 | 0.0549 |
| 2500 | 2x115x6 | 11.29 | 6.47 | 13.01 | 75 | 0.0489 | 0.0562 | 0.0559 | 0.0542 |
| 3150 | 2x140x6 | 9.20 | 5.54 | 10.74 | 90 | 0.0502 | 0.0584 | 0.0583 | 0.0567 |
| 4000 | 3x125x6 | ||||||||

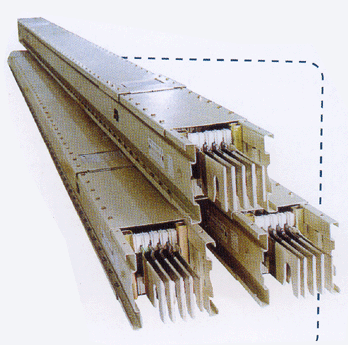

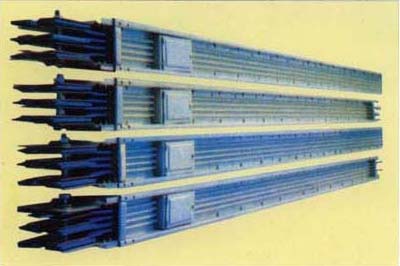

CMC-3A密集型插接式母线槽
CMC-3A母线槽是我厂在吸收消化日本母线技术的基础上研制开发的第一代母线产品。
1、母线结构及电流等级表CMC-3A铝质母线。
| 额定 电流 | 每相母线 （mm) | 3线制 | 4线制 | 5线制 | ||||||
| W (mm) | H (mm) | 重量 kg/M | W (mm) | H (mm) | 重量 kg/M | W (mm) | H (mm) | 重量 kg/M | ||
| 250 | 6×40 | 125 | 100 | 9 | 140 | 100 | 11 | 160 | 100 | 12 |
| 400 | 6×50 | 125 | 120 | 11 | 140 | 120 | 13 | 160 | 120 | 14 |
| 630 | 6×60 | 125 | 120 | 13 | 140 | 120 | 15 | 160 | 120 | 16 |
| 800 | 6×80 | 125 | 170 | 16 | 140 | 170 | 19 | 160 | 170 | 21 |
| 1000 | 6×100 | 125 | 170 | 18 | 140 | 170 | 23 | 160 | 170 | 26 |
| 1250 | 6×140 | 125 | 230 | 23 | 140 | 230 | 28 | 160 | 230 | 33 |
| 1600 | 6×170 | 125 | 230 | 29 | 140 | 230 | 31 | 160 | 230 | 36 |

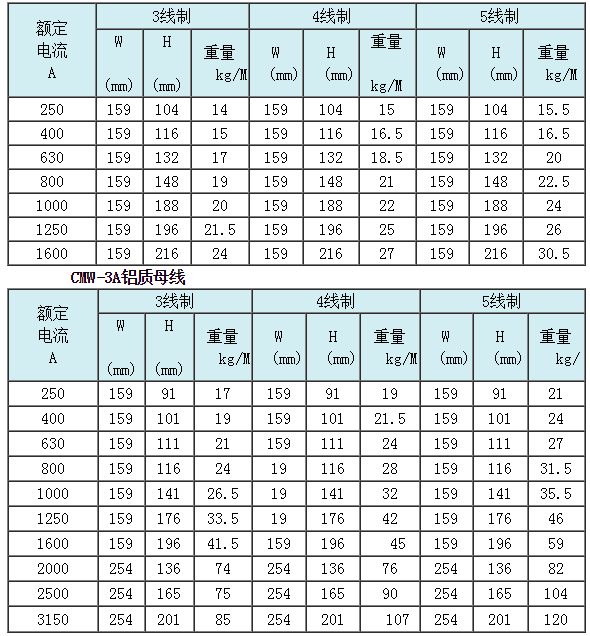

2、CMC-3A铜质母线
CFW-3A插接式高强度封闭母线槽
本母线集空气与密集母线之优点，既能承受较强的电动力，又具较好的散热性能，大大提高了其载荷能力。加之外壳结构设计，采用成型机成型，使其具有非凡的支撑强度，可保证连接6m母线中心沿重70公斤的压力，跨度不超过15mm，觖决了大跨度安装无法支撑吊装的困惑。

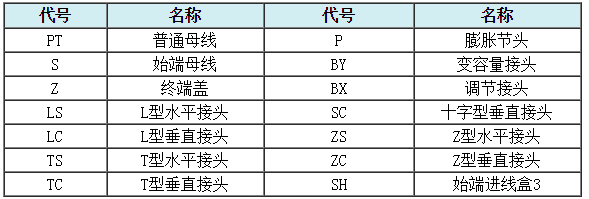

母线功能单元代号表

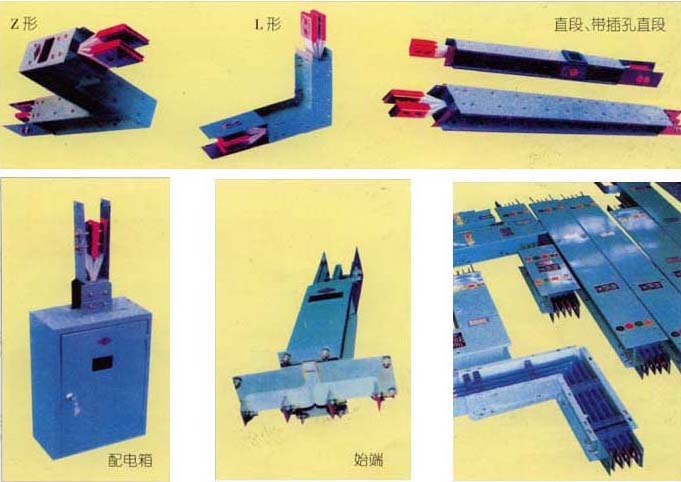

分岔母线：分支电流≥250A以上采用分岔母与插接开关箱连接，可保证面接触的效果，更为安全。
| 插接箱外型尺寸表
|
插接开关箱内装自动空气开关（型号可根据用户选择）确保分载，短路保护。规格为100A、250A、630A，整定值根据用户选择，并生产组合配电、动力插接箱。
插接箱的插脚是重要的部件。本厂独有的工艺在插脚另加二块65猛弹簧钢片,确保插接200次以上仍具有良好的弹性接触。
,

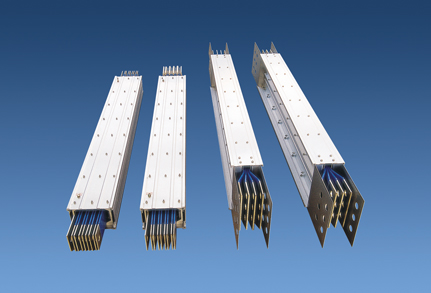

CFW-3A插接式高强封闭母线槽

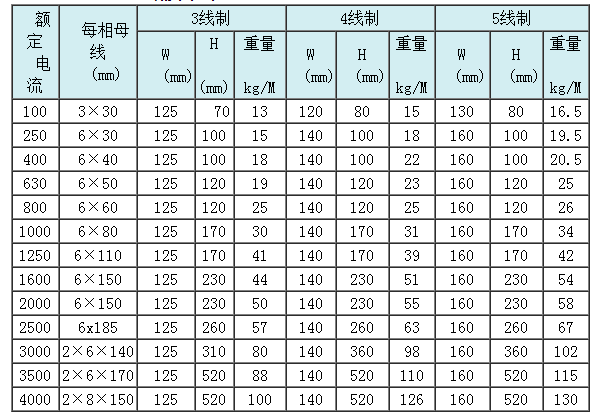

CFW-3A铜质母线

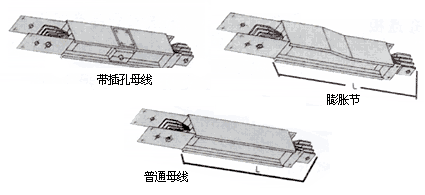

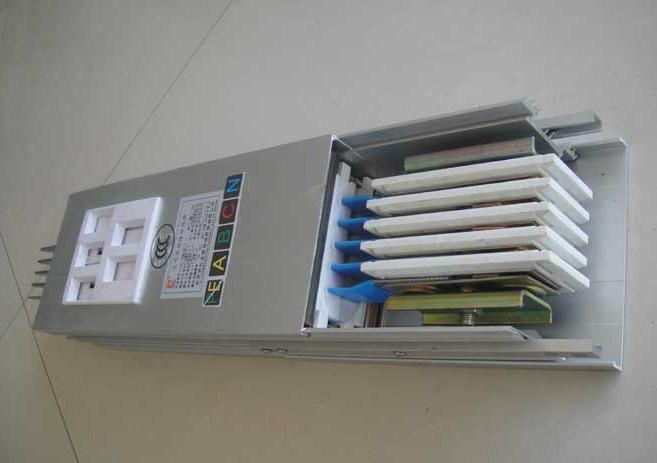

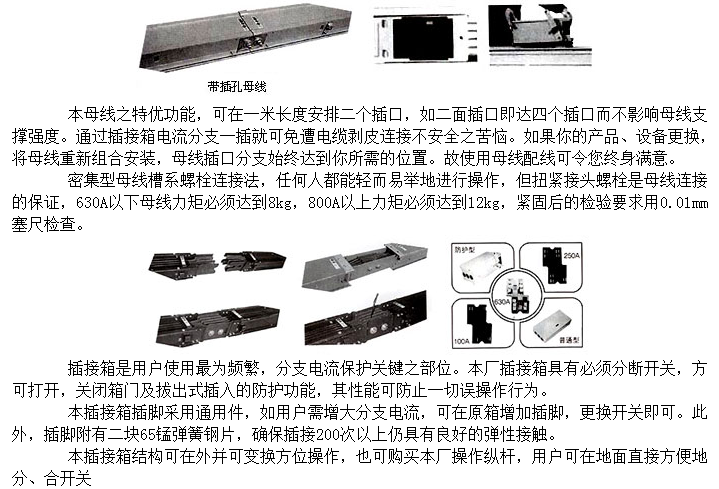

带插孔母线、插接箱
